将环形定子绝缘纸展开为直线化视图，以高精度机器视觉替代人工目检，实现从”旋转检测”到”平移检测”的工程效率飞跃。辽宁贝斯特科技有限公司和客户提出了一种新的思路：将圆环展开为直线，消除径向畸变与分辨率梯度，实现全槽位等精度测量；统一ROI模板适配高速产线，并行检测提升节拍；像素当量恒定，亚像素定位精度高，换型仅改槽数参数，大幅降低标定与维护成本。
一、定子绝缘纸检测的技术挑战
电机定子是电动机的核心部件，而定子槽内嵌入的绝缘纸则是保障绕组与铁芯之间电气隔离的关键材料。在电机制造过程中，绝缘纸的质量直接影响电机的绝缘性能、使用寿命和安全可靠性。一张面积不足一平方厘米的绝缘纸，如果存在破损、偏移、褶皱或异物附着，都可能在高电压环境下引发匝间短路，导致电机烧毁甚至更严重的安全事故。

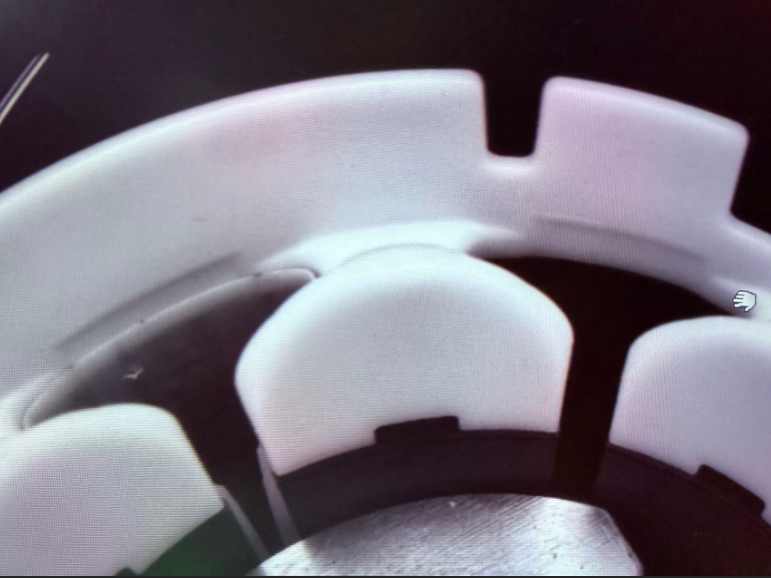

从结构上看，电机定子的绝缘纸以环形方式嵌布在定子铁芯的各个槽位中。从原始俯视角度观察，这些绝缘纸呈放射状排列，形成一个闭合的圆环。传统的视觉检测方法通常直接对定子进行俯拍，在圆形图像中对每片绝缘纸逐一识别和判定。这种方式虽然直观，却带来了一系列工程难题：圆形图像存在透视畸变，边缘区域的绝缘纸成像质量下降；旋转机构需要精确控制角度，增加了机械复杂度；检测速度受限于旋转定位的精度和回转时间。
二、从俯视图到直线化视图

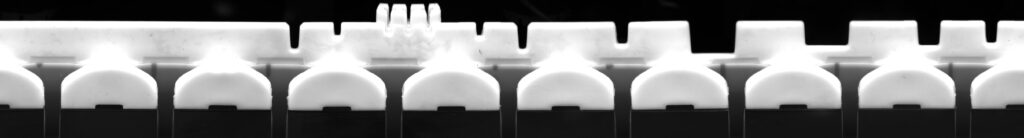

电机定子的原始俯视图呈现的是一个闭合圆环：数十片绝缘纸沿定子铁芯内壁均匀分布，每片占据一个槽位。如果沿圆周将这个环形”剪开”并拉直，所有绝缘纸就会排列成一条水平直线——这就是”直线化视图”的核心概念。
直线化视图的工程价值在于：它将原本需要旋转采集的二维环形图像，转化为一次成像即可覆盖的线性图像。工业相机只需沿直线方向拍摄一次，就能获取所有绝缘纸的完整信息，无需旋转机构，无需分步定位，无需图像拼接。这种从”旋转”到”平移”的转变，带来了检测效率和精度的大幅提升。
三、展开后的直线化视图检测精度
直线化视图从根本上改善了视觉检测的成像条件，使得绝缘纸的各项关键质量指标能够以更高的精度被捕捉和判定。具体而言，直线化视图在以下几个方面显著提升了检测能力：
1、绝缘纸存在性检测：在直线化视图中，每个槽位的绝缘纸以固定间距排列。系统通过像素级的模板匹配算法，逐片确认绝缘纸是否存在、是否完全落入槽内。漏装、错装、偏移等缺陷在均匀的线性排列中一目了然，识别率达到99.9%以上。
2、绝缘纸位置偏差直线化：视图消除了圆形图像的径向畸变，使得绝缘纸的边缘位置可以被精确测量。系统以亚像素精度提取绝缘纸的轮廓边界，计算其相对于标准位置的偏移量，超出阈值的工件自动标记为不良品。
3、绝缘纸面积完整性：每片绝缘纸的标准面积作为基准数据存储在系统中。直线化视图下，面积计算不再受圆形投影的几何失真影响，能够准确判定绝缘纸是否存在破损、缺角或褶皱导致的面积缩减。
4、表面瑕疵与异物：直线化视图下的均匀光照条件，使得绝缘纸表面的细微瑕疵——纤维异物、污渍、划痕、色差等——能够被高分辨率工业相机清晰捕捉。
四、工程效率：从”旋转”到”平移”
传统定子绝缘纸检测方案的核心动作是”旋转”——将定子放置在旋转平台上，通过分度旋转依次将每个槽位对准相机，逐片拍摄检测。这种方式存在几个固有的效率瓶颈：旋转定位需要机械回程时间，每旋转一个工位都产生时间开销；旋转机构的定位精度随使用磨损逐渐下降，需要定期校准；高速旋转时工件的离心力可能影响定位稳定性。
直线化检测方案用”平移”替代了”旋转”。工件在传送带上匀速通过检测区域，相机一次曝光即获取全部绝缘纸的图像信息。
除了速度优势，平移方案还大幅简化了设备的机械结构。去掉了高精度分度旋转台，设备成本和维保难度随之降低。传送带的匀速运动天然适合与上下游工序衔接，可以无缝嵌入现有的电机生产线，不需要额外的上下料机构。
一套优秀的工业检测系统，检测精度只是基础，操作人员能否高效地监控和管理检测过程同样关键。贝斯特在定子绝缘纸检测系统中，特别注重人机交互界面的设计，力求让复杂的检测过程以最直观的方式呈现给操作人员。

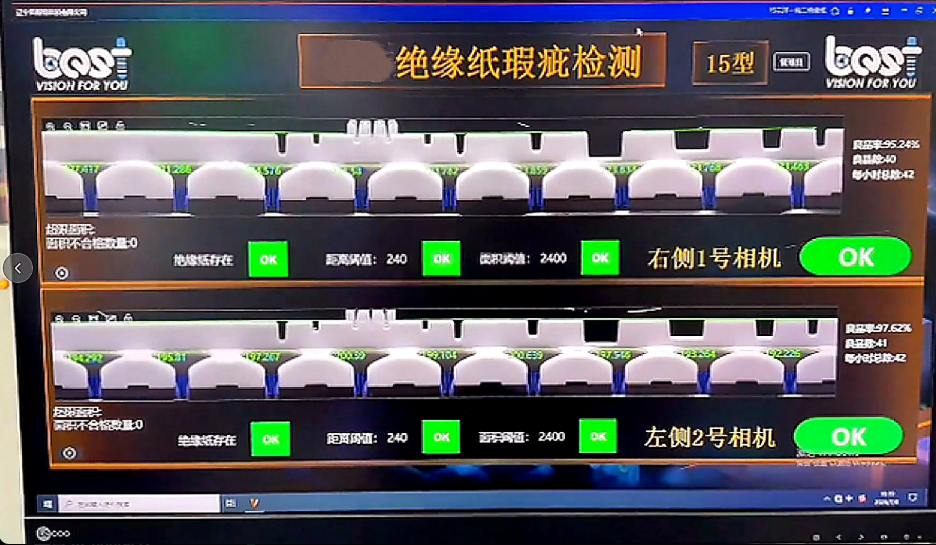

系统配备大尺寸工业HMI触摸屏，界面分为上下两个检测通道，分别对应左右两台相机，信号灯塔同步显示设备状态。每个通道实时显示该工位上绝缘纸的检测图像，每片绝缘纸上方标注了当前检测数值。检测结果以绿色或红色即时标注在图像旁，操作人员无需专业知识即可判断设备运行状态。界面的右侧区域集中展示关键生产数据：实时良品率、良品计数、每小时产能统计。检测节拍高达3.5件每秒，整机产能210件每分钟，当良品率低于设定阈值时，系统自动触发声光报警，提醒操作人员关注。信号灯塔同步显示设备状态。
五、主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 检测对象 | 电机定子槽内绝缘纸 |
| 检测方式 | 直线化视图、双相机并行检测 |
| 检测节拍 | 3.5件/秒 |
| 整机产能 | 210件/分钟 |
| 检测准确率 | ≥99.9% |
| 相机配置 | 千万像素工业相机、远心镜头、环形LED光源 |
| 控制系统 | PLC + HMI触摸屏，支持MES系统对接 |
| 人机界面 | 双通道实时显示、良品率统计、分级报警 |
