基于机器视觉与自动化技术，实现继电器接点纤维异物的高精度、高效率全自动检测，辽宁贝斯特科技有限公司为高铁工业继电器制造提供可靠的质量保障。
一、行业背景
继电器作为铁路信号系统、电力保护装置和工业自动化控制的核心元件，其可靠性直接影响整个系统的安全运行。在继电器生产过程中，接点表面极易附着微小的纤维异物——这些异物可能来源于装配环境中的粉尘、操作人员衣物脱落的纤维、包装材料碎屑等。直径仅数十微米的纤维异物，足以导致继电器接点接触不良、信号传输失效，甚至引发严重的安全事故。近年来，国内继电器制造企业纷纷加大自动化检测技术的研发投入。辽宁贝斯特科技有限公司凭借多年在机器视觉与工业自动化领域的技术积累，成功研发出继电器接点纤维异物智能检测设备，为行业提供了完整的自动化解决方案。
二、设备展示

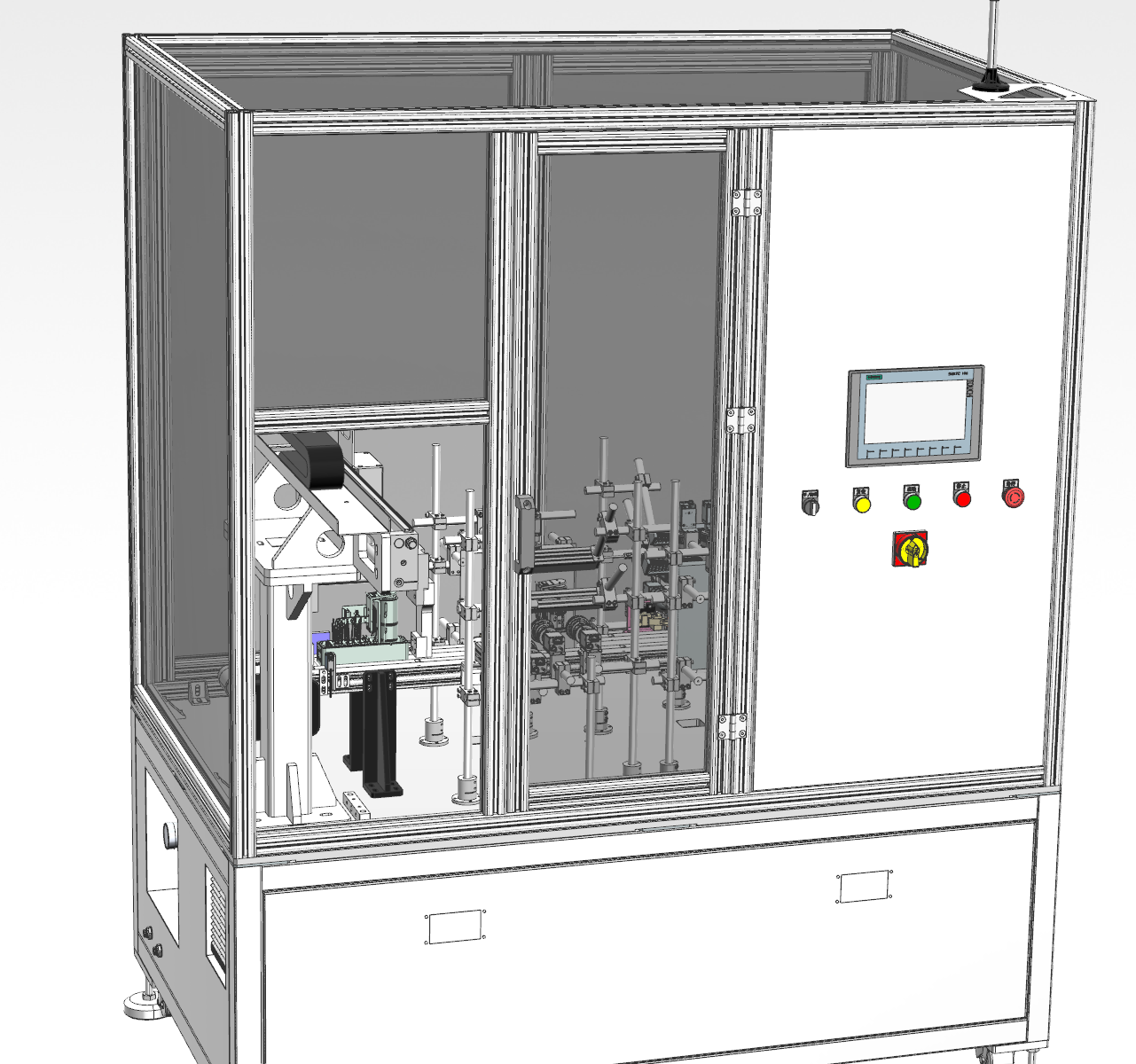

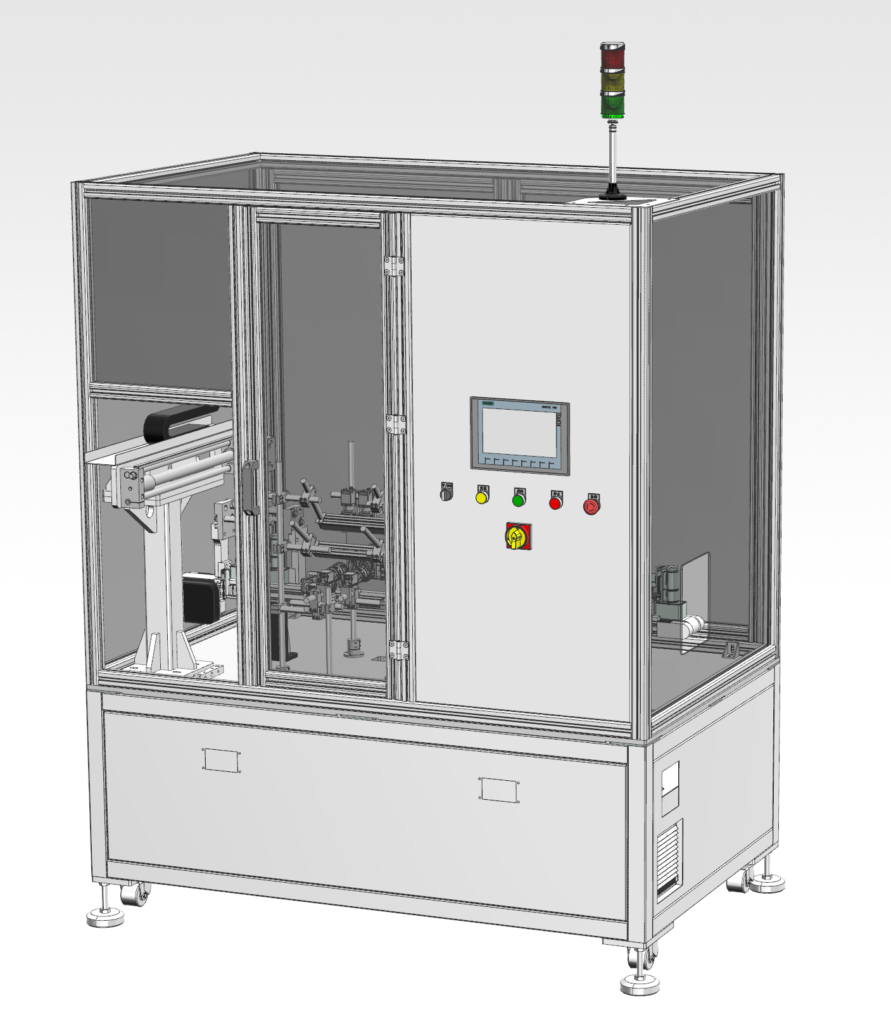

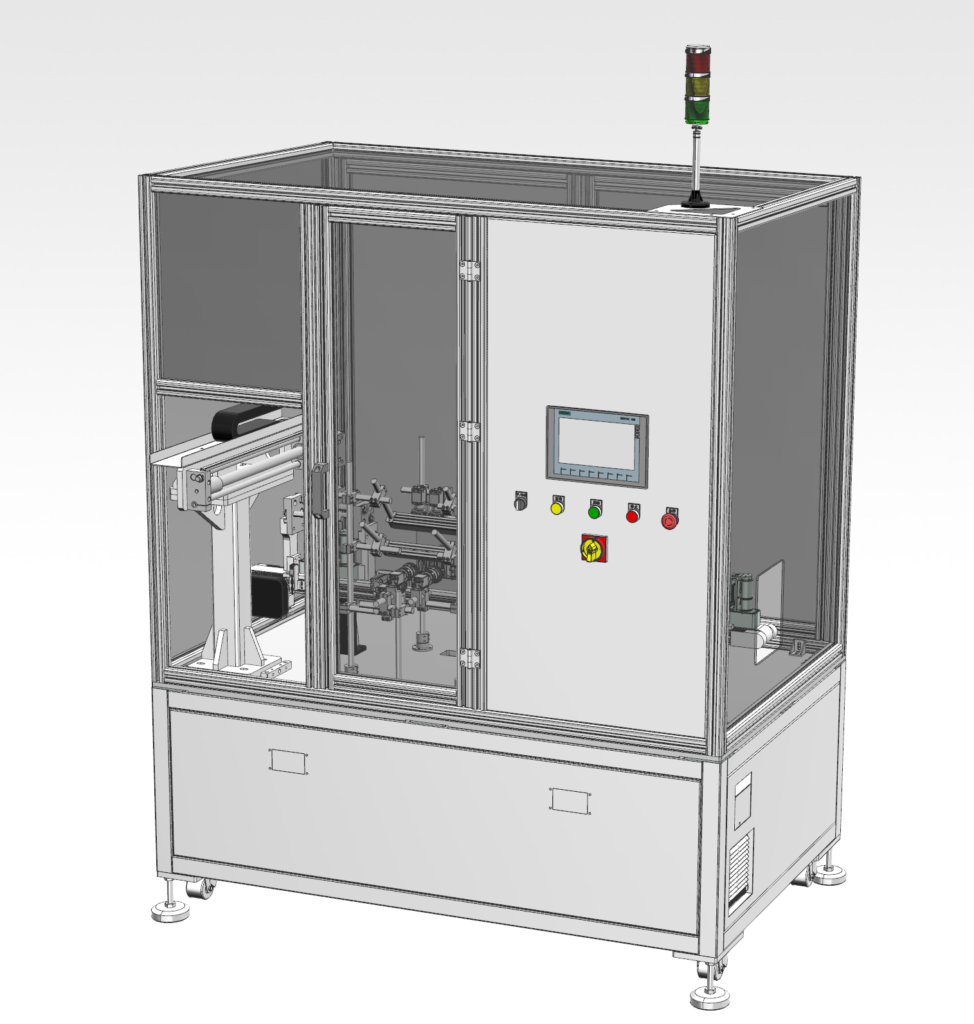

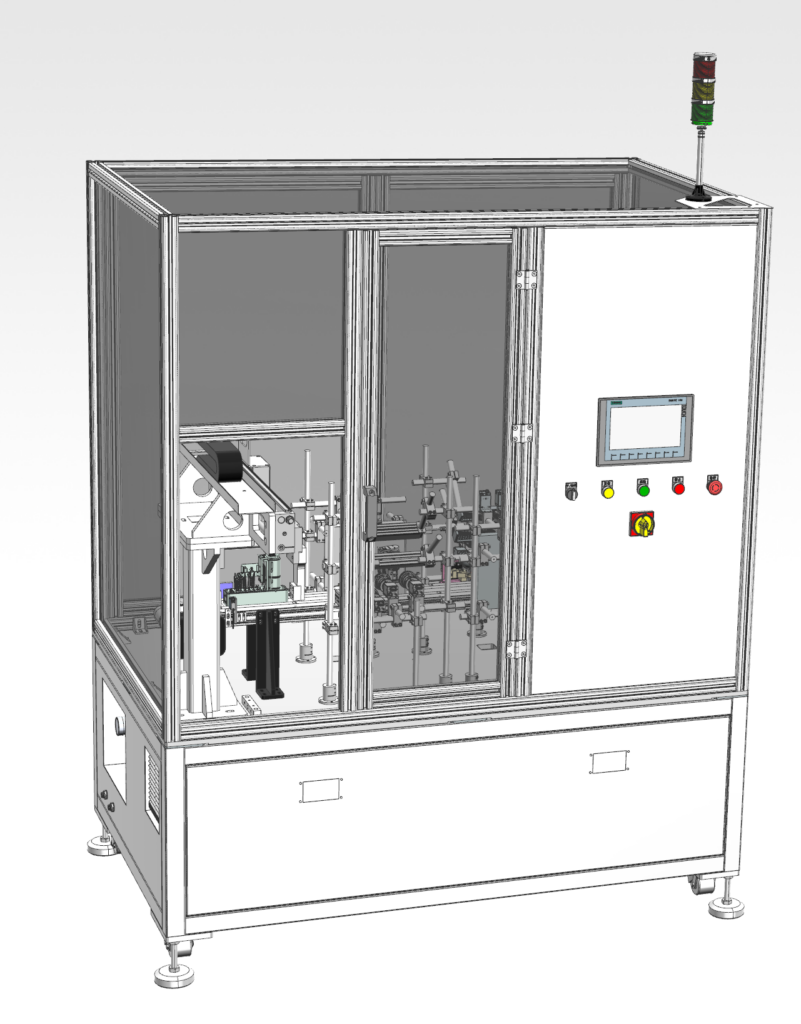

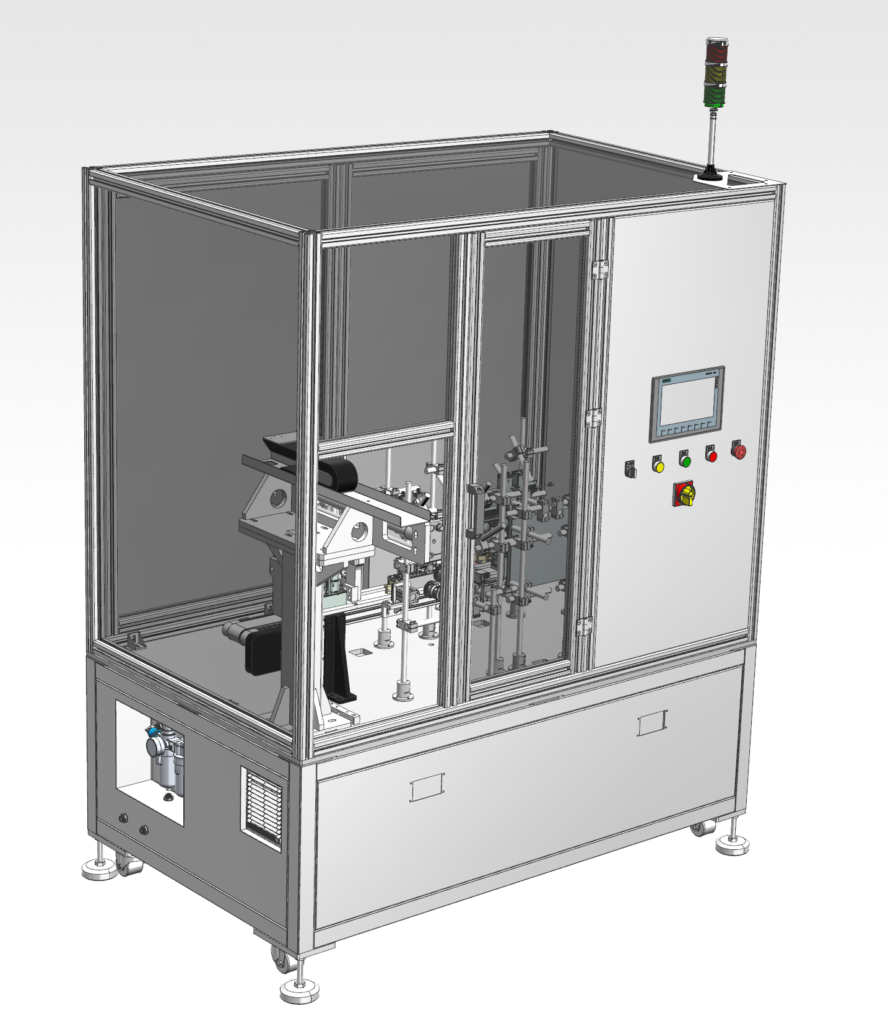

以下为继电器接点纤维异物检测设备的多角度三维设计渲染图。设备采用模块化铝型材框架结构，集成高精度视觉检测系统、自动化上下料机构和多工位旋转工作台，实现了从工件上料、视觉检测到分拣下料的全流程自动化。
继电器接点纤维异物智能检测设备是一套集自动上料、视觉识别、智能判定与分拣输出于一体的全自动检测系统。设备以高分辨率工业相机为核心传感器，配合多角度环形光源与远心镜头，实现对继电器接点表面微小纤维异物的精准成像。通过深度学习图像处理算法，系统能够自动识别纤维异物的位置、形态和尺寸，并根据预设标准实时判定产品合格性。设备整体采用铝型材模块化框架结构，四周配置透明安全防护面板，既保证了操作人员的安全，又便于随时观察内部运行状态。设备底部配备可调水平地脚与万向脚轮，兼顾稳固安装与灵活移动的需求。
三、核心技术优势
1、高精度视觉检测：采用千万像素级工业相机与远心镜头，配合多角度环形LED光源，可清晰捕捉接点表面直径小至1mm的纤维异物。深度学习算法经过大量样本训练，检测准确率超过99.9%。
2、全自动上下料：配置自动上料系统与直线送料轨道，工件自动定向排列，无需人工干预。下料端根据检测结果自动分拣为合格品与不合格品，分拣准确率100%。
3、多工位并行检测：采用旋转式多工位工作台设计，上料、检测、分拣工序并行运行，最大限度提升检测节拍。单工位检测周期小于2秒，整机产能可达每分钟30件以上。
4、智能数据管理：配备工业级HMI触摸屏，实时显示检测结果、产能统计和不良品分析数据。支持数据导出与MES系统对接，实现生产过程的全流程追溯。
5、安全防护设计：全封闭式防护罩配合安全联锁门，符合ISO 13849机械安全标准。急停按钮与三色状态指示灯确保操作安全，支持安全光幕等扩展配置。
6、柔性化兼容能力：模块化夹具与快速换型设计，可适配不同型号继电器的接点检测需求，满足多品种、小批量的柔性生产要求。
四、主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 检测精度 | 最小可检测纤维异物直径 ≤ 1mm |
| 检测准确率 | ≥ 99.9% |
| 检测节拍 | ≤ 2秒/件（单工位） |
| 整机产能 | ≥ 30件/分钟 |
| 视觉系统 | 千万像素工业相机 远心镜头 多角度环形光源 |
| 上料方式 | 振动盘自动上料 直线送料轨道 |
| 分拣方式 | 自动分拣 合格品/不合格品双通道输出 |
| 控制系统 | PLC + HMI触摸屏支持MES/ERP系统对接 |
| 整机功率 | 约2kW |
| 气源要求 | 0.6MPa 洁净压缩空气 |
| 外形尺寸 | 约 1600mm (W) ×1000mm (D) × 2000mm (H) |
| 整机重量 | 约 850 kg |
五、检测流程
自动上料 → 直线轨道定向排列 → 旋转工作台精准定位 → 多角度视觉成像 → 深度学习算法实时判定 → 自动分拣输出 → 检测数据上传MES系统

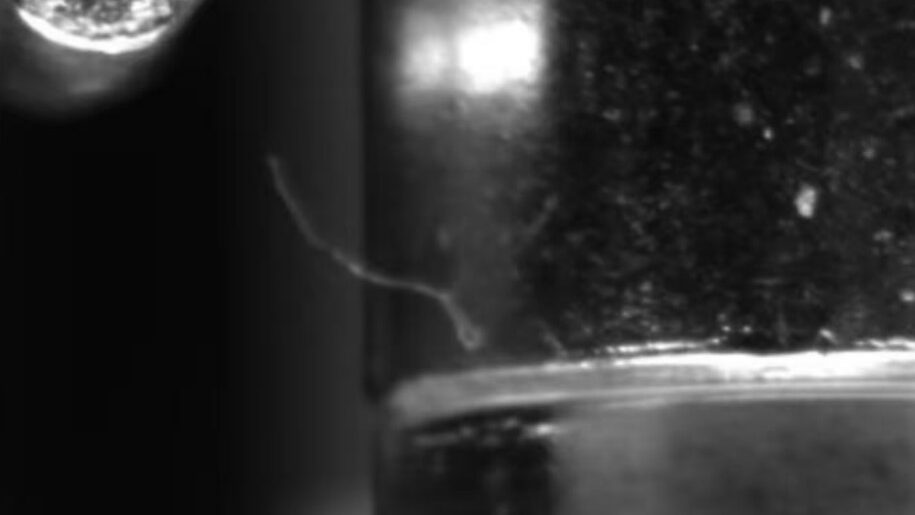

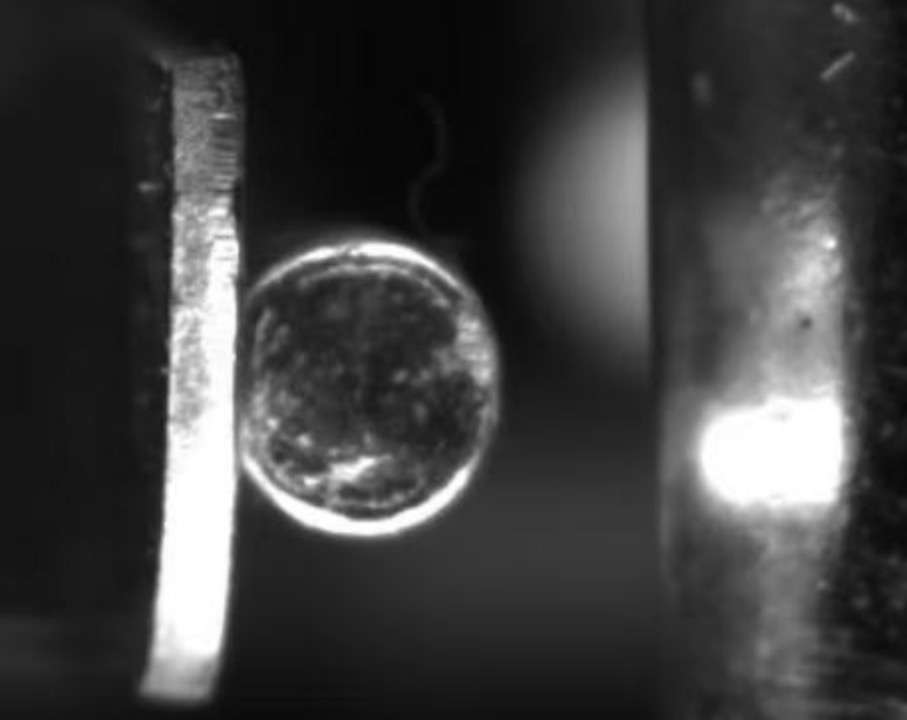

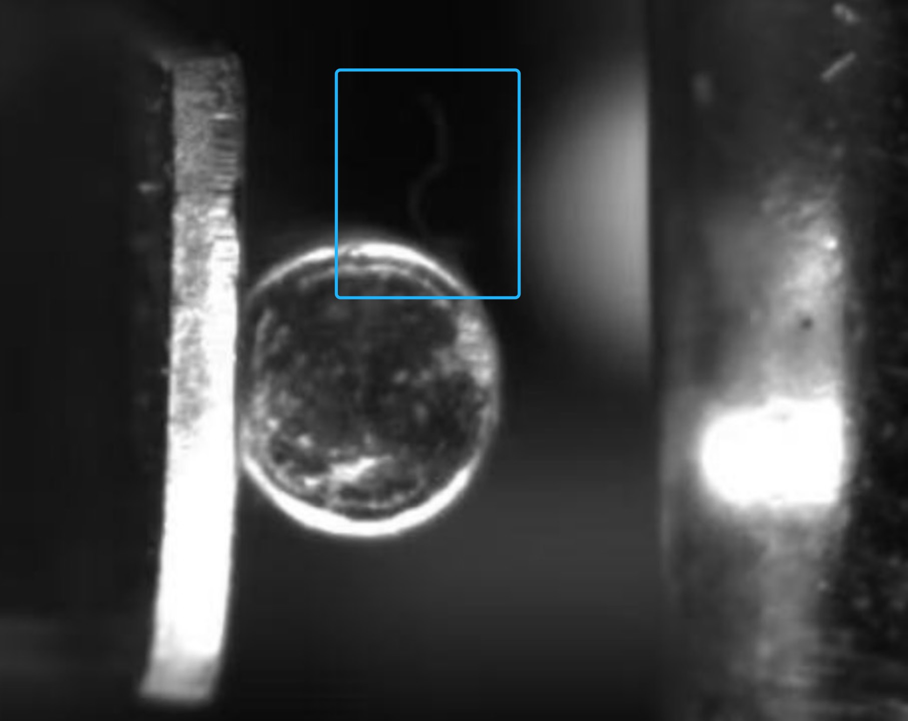

工件进入设备后，经直线送料轨道自动完成定向排列，由气动取料机构转移至旋转工作台的检测工位。视觉系统从多个角度获取接点表面图像，深度学习算法在毫秒级时间内完成异物识别与判定。检测完成后，工件自动进入分拣工位，根据判定结果分别进入合格品通道或不合格品通道。整个流程无需人工干预，实现了从”人检”到”机检”的根本性转变。
六、应用场景
- 中车高铁继电器制造 — 铁路信号继电器对可靠性要求极高，接点异物是导致信号故障的主要原因之一。本设备已获得铁路信号继电器制造企业的认可，适用于各类铁路信号继电器的接点异物检测。
- 电力系统保护继电器 — 电力保护继电器在电网中承担关键的保护与控制功能，接点可靠性直接影响电网安全。本设备可适配电力系统各类保护继电器的检测需求。
- 工业控制继电器 — 广泛应用于自动化产线、数控机床、机器人等工业场景的继电器，均可通过本设备实现高效的质量检测。
- 汽车电子继电器 — 汽车电子系统对继电器的环境适应性和可靠性有着严苛要求，本设备能够满足汽车电子继电器的批量化检测需求。
- 航空航天继电器 — 航空航天用继电器对洁净度要求极为严格，本设备的高精度检测能力能够满足该领域的特殊需求。
