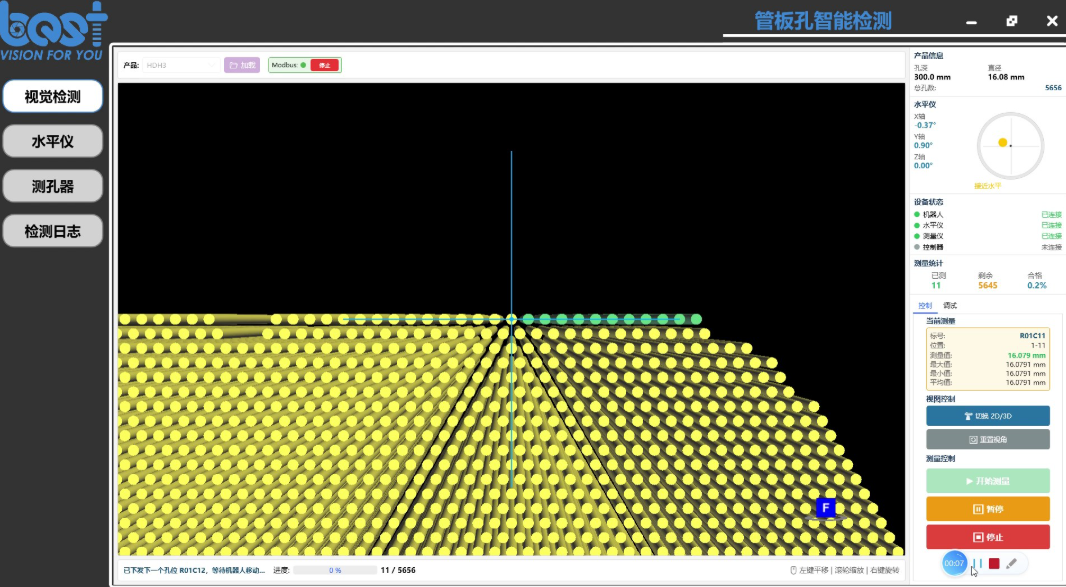

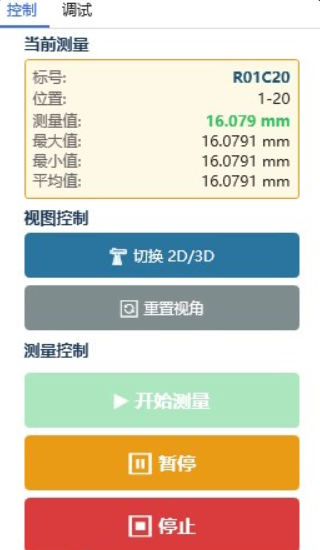

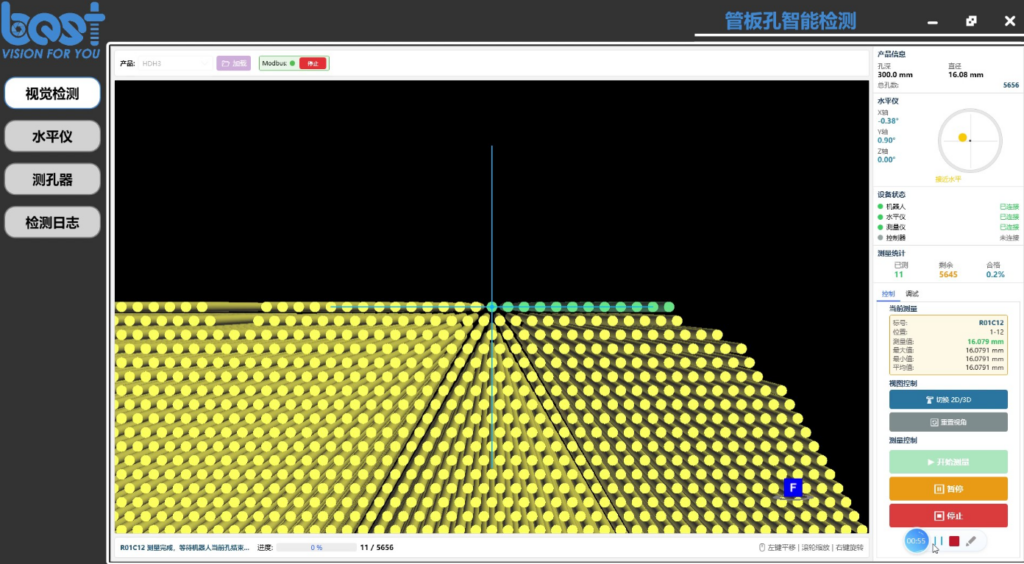

传统检测手段依赖机械塞规开展人工抽检，抽样模式易出现漏检情况，难以全面精确地评估孔形质量并耗费大量人工。辽宁贝斯特科技有限公司联合客户推出了采用“机器人+电子塞规+智能检测软件”的自动化检测方案，设备软件作为大脑指挥机器人精准走位，搭配机器视觉保证了测量方向的稳定性，融合高精度传感与自动化的优势，有效突破了传统检测的应用局限。整套系统可完成工件全覆盖检测，助力企业实现高效稳定、数据全程可追溯的精密尺寸管控。
一、系统整体架构
| 设备 | 功能 | 说明 |
|---|---|---|
| 机器人 | 把电子塞规逐孔移动到 R01Cxx 坐标位 | 系统执行机构 负责精确定位 |
| 水平仪 | 测管板 X/Y/Z 倾角,保证测量基准水平 | 倾角误差会直接影响塞规插入姿态和测量精度 |
| 电子塞规 | 插入孔内,通过传感器测孔径、椭圆度、锥度等 | 整套系统的核心 |
| 控制器 | 协调各设备动作节拍 | 阶段调试 自动流程启动 |

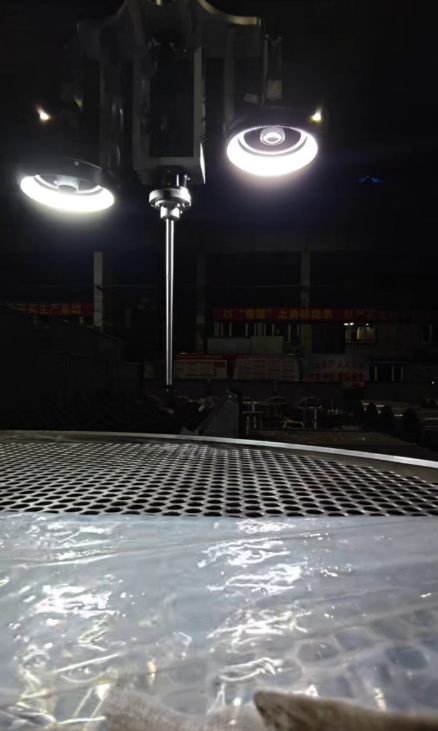

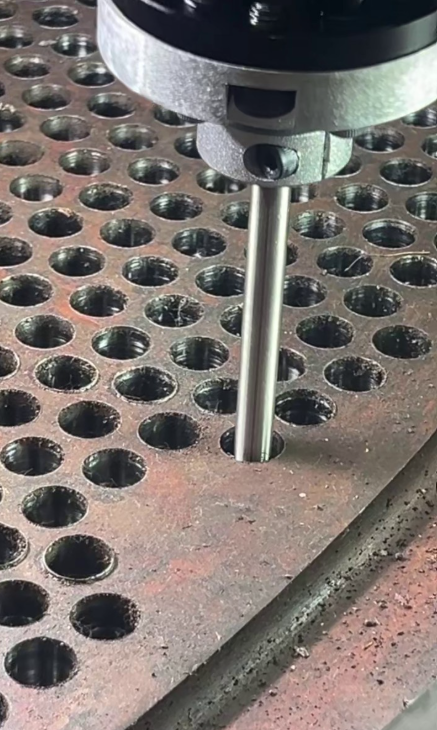

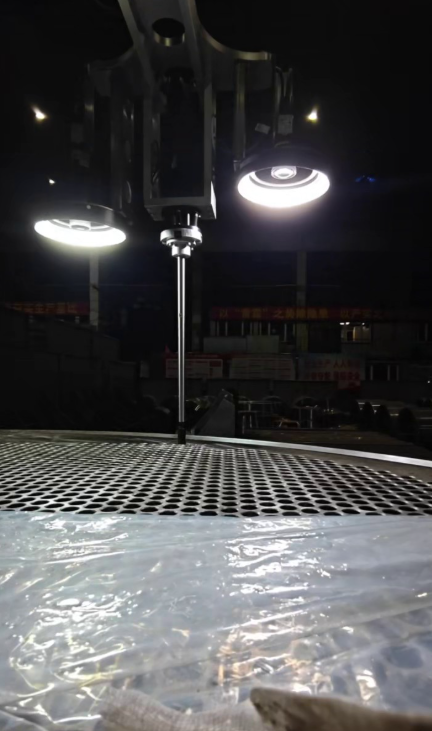

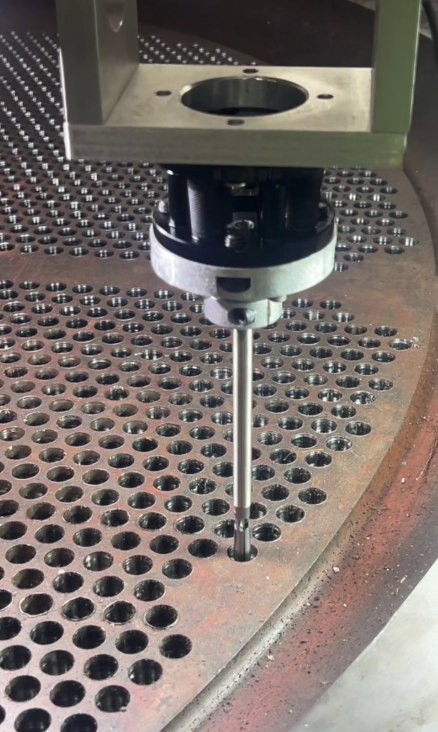

二、电子塞规工作场景
三、电子塞规与机械塞规对比
| 对比维度 | 机械塞规 | 电子塞规 |
|---|---|---|
| 测量原理 | 物理尺寸对比:通端能插入、止端不能插入即合格 | 位移传感器测臂张开幅度,转换为电信号 |
| 输出结果 | 只能判合格/不合格,无具体数值 | 给出精确孔径数值,可测椭圆度、锥度 |
| 测量范围 | 一个塞规对应一个孔径,无可调范围 | 测量范围宽, 内同一套塞规可覆盖 |
| 制作成本 | 塞规加工难度极大,成本高、合格率低 | 塞规本体标准化,导套按孔径定制,成本可控 |
| 使用寿命 | 磨损量小,寿命短,需频繁计量检定 | 测力小、硬质合金测头耐磨,寿命长 |
| 对产品公差的影响 | 通端下差和磨损极限压缩了产品实际可用公差,导致加工要求更严 | 不占用产品公差,加工余量更合理 |
| 自动化适配 | 需人工逐孔插入判断,无法自动读数 | 输出电信号,可直连 PLC/软件,适配机器人自动化 |
| 数据追溯 | 无数据记录,只能记”抽检 N 孔,合格” | 每孔数据自动存储,带坐标可追溯,支持 SPC 统计过程控制 |
| 适用场景 | 大批量简单孔、公差较宽松、无需返修定位 | 高精度孔、需返修定位、需统计过程控制 |
电子塞规智能测量系统是工业精密检测领域的重要技术方案，将位移传感器的微米级精度与机器人自动化相结合，解决了传统机械塞规在孔径全检中的局限。对于热交换器管板、发动机缸体、液压阀体等具有大量精密孔的零部件，贝斯特可提供高效、可靠、可追溯的自动化检测方案。
