在现代制造业中，胶粘工艺广泛应用于电子组装、汽车制造、动力电池封装、显示模组贴合等核心环节。胶路的质量直接决定了产品的结构强度、密封性能与长期可靠性——一条宽度不达标或高度异常的胶线，可能导致电池包密封失效、车身漏水、电子器件脱落等严重后果。随着新能源汽车、消费电子等行业的快速发展，产品对胶粘精度的要求日益提高，传统的人工目视抽检或2D视觉检测已难以满足高节拍、高标准的生产需求。只能获取平面图像信息，无法获取胶条高度、体积等三维信息。如何实现胶路的全维度、自动化、高精度在线检测，成为制造业转型升级中亟待解决的核心课题。
辽宁贝斯特科技有限公司联合客户以3D线激光轮廓测量技术为核心提供了胶路宽度、高度、截面面积及缺陷的全维度自动化检测方案，助力新能源汽车等行业提升品质管控水平。传感器向工件表面投射一条激光线，摄像头从特定角度拍摄激光线在物体表面的形变，通过三角运算实时重建出该截面的高精度三维轮廓数据。
核心检测
当传感器沿工件表面扫描移动时，逐条截面数据拼接即可获得完整的3D点云，完整呈现胶路的空间形态——宽度、高度、体积、连续性等所有维度信息一览无余。相较于2D视觉，3D线激光方案的最大价值在于直接获取Z轴高度信息。这意味着系统不仅能”看到”胶路走对了没有，更能”量出”胶涂够不够高、够不够宽，真正实现对胶路质量的全维度量化评价。
| 检测维度 | 检测内容 | 可识别缺陷类型 | 数据输出 |
|---|---|---|---|

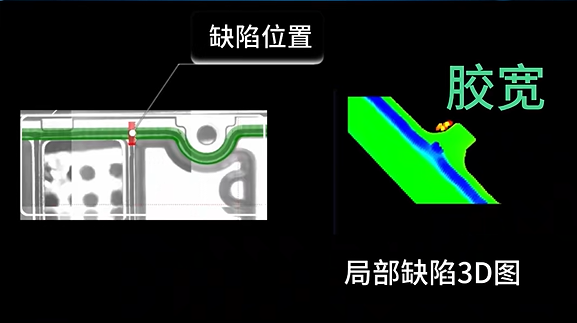

| 胶路宽度 | 测量胶条横向宽度，判断是否在公差范围内 | 胶宽不足 胶宽超差 | 宽度数值 + 合格判定 |

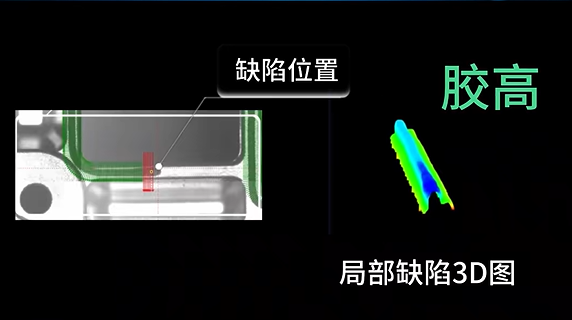

| 胶条高度 | 基于基准平面提取胶条Z轴高度 | 高度不足 高度异常 | 高度数值 + 高度分布图 |
| 截面面积 | 计算胶珠横截面积，评估施胶量 | 施胶量不足 施胶过量 | 截面面积值 + 趋势曲线 |

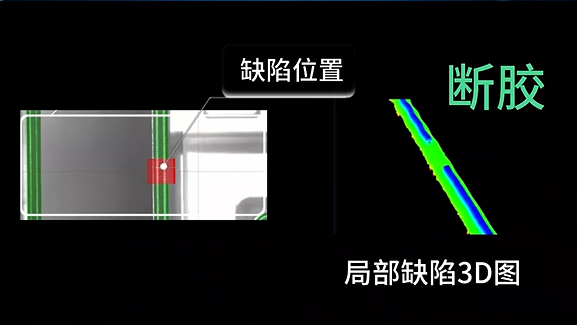

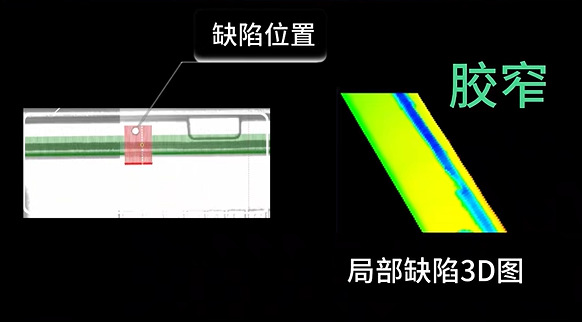

| 胶路连续性 | 沿轨迹检测胶路是否完整无中断 | 断胶 胶窄 | 缺陷位置坐标 + 3D缺陷图 |

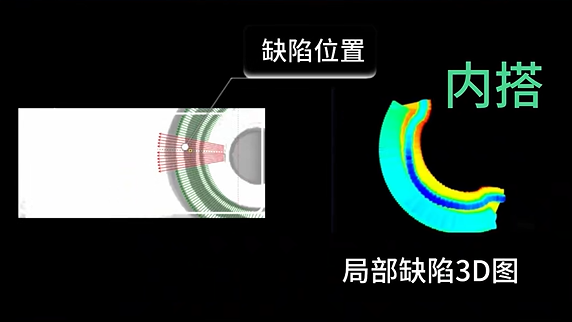

| 路径偏移 | 比对实际胶路轨迹与设计轨迹 | 轨迹偏移 位置偏差 | 偏移量 + 偏移方向 |

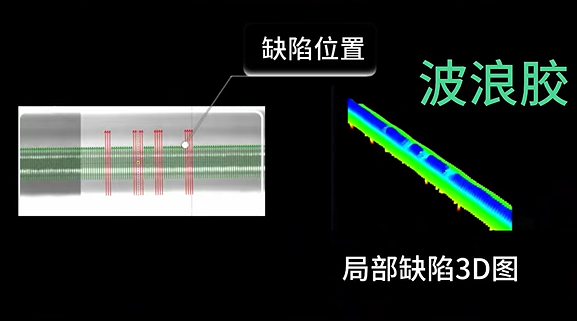

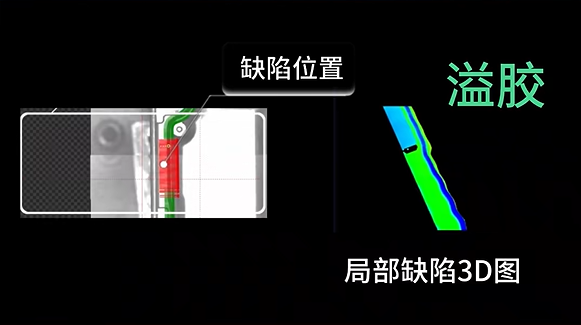

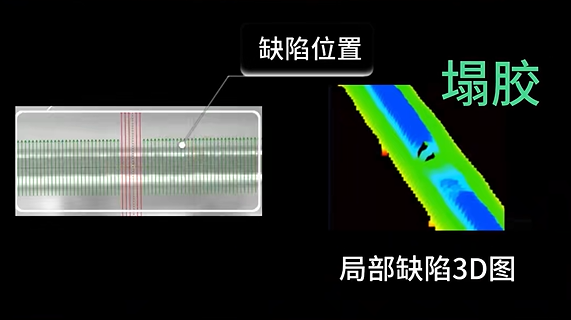

| 局部缺陷 | 3D形貌分析识别局部异常区域 | 气泡 堆积 拖尾 | 缺陷3D图 + 缺陷分类 |
从传感器采集到最终判定输出，整个检测流程在软件平台中以节点式可视化编程实现，流程清晰、可追溯。其中，提取基准平面是整个算法链的关键起点。系统首先从3D点云中识别工件参考表面并拟合出基准平面，以此为零位计算胶条的实际高度——这一步骤的精度直接决定了后续所有高度、截面面积测量的准确性。
平台集成了从数据采集、预处理、特征提取、参数计算到结果判定的完整工具链，支持实时3D点云可视化、彩色高度映射显示、测量数据表格化输出等功能。检测结果以红/黄/绿三色状态直观呈现，操作人员一目了然地掌握每条胶路的合格情况。
